HTJS-3聚羧酸系高性能减水剂（防冻型）是以第三代聚羧酸减水剂为母料，掺入早强、抗冻和保塑等多种成分而成。首先，它具有早强作用，可使混凝土尽快达到抗冻强度3.5MPa；其次，具有降低混凝土表面水分冰点的作用，从而有效地使混凝土起到抗冻之作用。本产品为浅褐色粉末状或液体，产品质量稳定可靠，其技术性能指标均大大超过国家标准《混凝土防冻剂》JC475-2004中对防冻剂一等品的要求。使用于冬季施工的普通混凝土、泵送混凝土、防水混凝土及水工混凝土。本产品为无毒、无氯盐、低碱，是一种环保产品。 　　本产品适用《混凝土防冻剂》JC475-2004、《混凝土外加剂》GB8076、《混凝土外加剂匀质性试验方法》GB8077等标准。

（１）减水率20%～40%，单掺就可以满足泵送混凝土的要求；
（２）最低使用温度-20℃，掺量3%～5%（占胶凝材料用量）；（根据施工环境温度，选择不同掺量）

（３）不降低基准混凝土的抗渗标号；
（４）抗冻标号最高可达D300，其主要作用是防止混凝土凝结前因拌合水结冰而被冻坏；
（５）混凝土凝结时间略短于基准混凝土；
（６）本产品采用了新型防冻组份，大幅度降低了碱含量，有益于控制混凝土的碱集料反应；
（７）本产品具有塑化功能，能明显改善混凝土的和易性；
（８）本产品在低温下使用不结晶，有利于冬季生产；
（９）本产品不含氯盐，用于钢筋混凝土，对钢筋无锈蚀作用。

（１）匀质性指标：

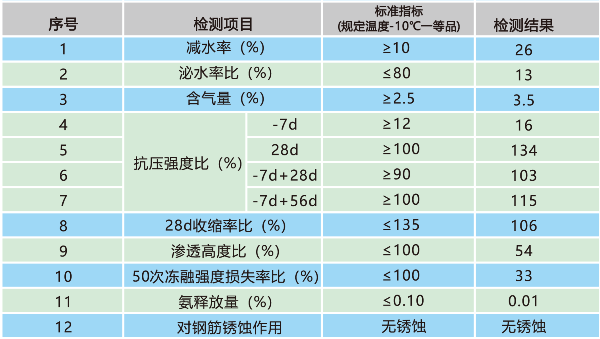

（２）掺 HTJS-3型聚羧酸系高性能减水剂（防冻型）的混凝土性能指标：

　　　注1： 规定温度为-10℃（使用温度为-15℃）；
　　　注2： 所测项目符合JC475-2004中一等品指标，氨释放量符合GB18511-2001《混凝土外加剂中释放氨的限量》的要求。

　　适用于≥32.5MPa普硅水泥和矿渣硅酸盐水泥；
　　掺入本品的混凝土配合比设计及施工原则上遵守《普通混凝土的配合比设计规程》（JGJ55-2000）和《混凝土结构工程施工及验收规范》（GB50204-2002）。本品检测执行标准：《混凝土防冻剂》（JC475-2004）；
　　混凝土防冻剂与水泥、砂、石直接掺入后，宜先干拌、后湿拌，并应延长搅拌时间30～60秒；
　　拌合用水应按规定加热；
　　混凝土入模温度应大于5℃，并采用综合蓄热法施工；
　　参照GB50119-2003《混凝土外加剂应用技术规范》(防冻剂)7.3施工。

　　本产品采取塑料桶密封包装，规格为25Kg、50Kg、200Kg、1000 Kg，或根据客户要求包装；
　　本产品必须在0℃以上的地方储存，要求储存处阴凉干燥，避免阳光直射；
　　本产品储存室应防止其他外加剂、雨水等污染物渗入；
　　本产品保质期为1年，如超过期限，经检验合格后仍可使用。
